通过业界标准TIA-568C.3-2008（光纤布线件标准）和 YD/T1272.5-2009（光纤活动连接器第五部分：MPO 型）的要求，用于IDC 和大楼光纤预端接系统，系统满足10G 以太网传输，适用于未来40G/100G 系统应用的平滑升级。

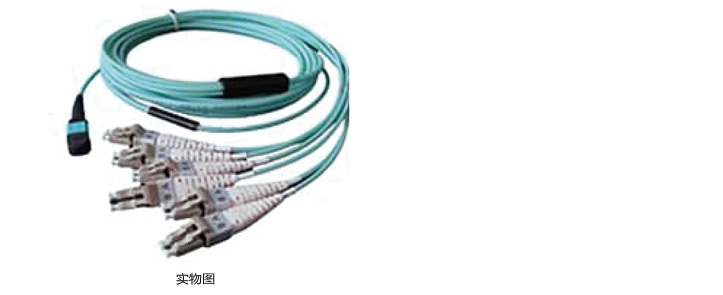

LINKASIC 预端接跳线一端已经安装好 MPO 连接器，另一端安装 LC 连接器
光学性能经工厂测试检验，产品两端有专业的抗压与抗拉的设计，能承受施工安装拉力 400N 及侧压力 1000（N/100mm）
预端接跳线出厂前每个端口经过专业设备的检测，具有极高的系统可靠性
两端采用低损耗 MPO 和 LC 连接器
预可以直接平滑升级到下一代数据中心 40GbEt 和100GbE 的应用
预端接跳线的芯数为 12 芯，光纤为 OM3、OM4 及OS2 9/125um 单模光缆组成，长度以米为单位定制。预连接跳线外层护套可以提供不同防火 CMP、CMR 及LSZH 等
MPO 至 LC 预端接跳线由带 MPO 12 芯的预装接头分支光缆组成。MPO 接头插入 MPO 适配器前部，LC 头与设备进行连接，即可进行快速的安装
另一端是集成尾套的 LC 型双工连接器，用于直接连接网络设备接口
在设备配线面板中实现了更高的密度
即便是最密集的 SAN 导向器级交换机应用，也能实现简单的布线管理
光缆防火等级：OFNR 符合并通过 UL-1666 燃烧测试 ,OFNP 符合并通过 UL-910 燃烧测试 , LSZH 符合防火阻燃 IEC60332-1 及IEC60332-3 要求
定制的线束长度可以与网络设备端口一一匹配
适用于水平及设备区域布线
产品有 MPO-LC，MPO-SC，MPO-MPO 等类型
适用范围：-20℃ ~ +75℃
应用：与 MPO 适配器和设备 LC 光端口进行连接
根据用户不同配置要求， 选用多模OM3、OM4 及9/125um 单模零水等多种光纤规格
| 光纤型号 | OM3 50/125um(850/1300nm) | OM4 50/125um(850/1300nm) | OS2 9/125um(1310/1550um) |
| 最大衰减（dB/KM) | 2.5 / 0.7 | 2.5 / 0.7 | 0.36/ 0.22 |
| 最小 EMB 带宽（MHz.KM) | 2000/- | 4700/- | / |
| 衰减变化量，7.5mm 半径， 250um 涂层光纤，850nm | < 0.2dB | < 0.2dB | / |
| 衰减变化量，7.5mm 半径， 250um 涂层光纤，1550nm | / | / | < 0.2dB |
| 连接器性能 | 插入损耗（平均值） | 插入损耗（最大值） | 回波损耗 |
| MPO 低损耗（多模） | 0.10dB | 0.30dB | N/A |
| MPO 标准损耗（多模） | 0.20dB | 0.50dB | N/A |
| LC 或 SC（多模） | 0.08dB | 0.15dB | N/A |
| MPO 标准损耗（单模） | 0.20dB | 0.75dB | >60dB |
| MPO 标准损耗（单模） | 0.20dB | 0.75dB | >60dB |
| LC 或 SC（单模） | 0.10dB | 0.20dB | >55dB |
| 型号 | 名称 | 小包装 |
| FAM65-12-OM3-* | 多模 12 芯 MPO-LC 跳线 | 1PCS |
| FAM65-12-OM4-* | 多模 12 芯 MPO-LC 跳线 | 1PCS |
| FAS65-12-OS2-* | 单模 12 芯 MPO-LC 跳线 | 1PCS |
| FAM65-24-OM3-* | 多模 24 芯 MPO-LC 跳线 | 1PCS |
| FAM65-24-OM4-* | 多模 24 芯 MPO-LC 跳线 | 1PCS |
| FAS65-24-OS2-* | 单模 24 芯 MPO-LC 跳线 | 1PCS |
