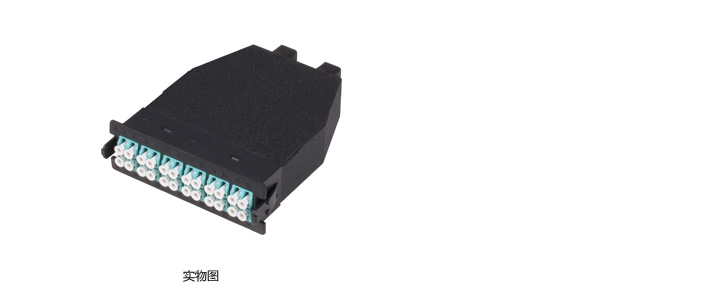

MPO光纤预端接盒 FPM65

所属分类：数据中心光纤预端接系统
点击次数：
发布日期：2020/06/29
在线询价

大概描述
详细介绍
产品尺寸
资料下载

通过业界标准TIA-568C.3-2008（光纤布线组件标准）和 YD/T1272.5-2009（光纤活动连接器第五部分：MPO 型）的要求，用于 IDC 和大楼光纤预端接系统，系统满足 10G 以太网传输，适用于未来 40G/100G 系统应用的平滑升级，完全可以满足要求苛刻的高速网。兰贝 MPO 光纤预端接盒主要用于数据中心 MPO 预端接主干光缆与 LC 或 SC 连接器之间的安全过渡，安装于 19“ 1U、2U 或 4U 光纤配线架。模块盒前面板装配 LC 或 SC 适配器用于相互配线或连接设备跳线，后面板装配MPO适配器用于连接MPO预连接主干光缆。即插即用模块式结构可以快速部署数据中心光纤基础设施，以及提高光缆在移动过程中的故障排除和重新配置，添加和更改。100％在工厂内端接，并严格进行连接测试，以保证最小的插入损耗。

采用通用极性设计确保了系统中正确的光纤极性 , 多种极性可供选择
采用铝合金外壳设计，强度好，有效保护内部光纤分支部件
将 12 芯 MPO 连接器分支转换到 LC 双工连接器或 SC单工适配器
低损耗连接，提供了系统设计灵活度
前面板装配 LC 双工适配器，后面板装配 MPO 连接器
MPO 面板可轻松的升级到 24 芯
可以直接平滑升级到下一代数据中心 40GbEt 和100GbE 的应用
模块前面板装配 12 个 LC 双工适配器，模块后面板装配 2 个 MPO 连接器,为24芯预端接盒
模块前面板装配 6个 SC 单工适配器，模块后面板装配 1 个 MPO 连接器.,为12芯预端接盒
MPO 适配器颜色：黑色
极性：A 极性 key up - key down; B 极性 key up -key up
LC 适配器颜色：米色（OM2）；水绿色（OM3）；紫色（OM4)；蓝色（SM）
套管材料：氧化锆

传输性能

光纤型号	OM3 50/125um(850/1300nm)	OM4 50/125um(850/1300nm)	OS2 9/125um(1310/1550um)
最大衰减（dB/KM)	2.5 / 0.7	2.5 / 0.7	0.36/ 0.22
最小 EMB 带宽（MHz.KM)	2000/-	4700/-	/
衰减变化量，7.5mm 半径， 250um 涂层光纤，850nm	< 0.2dB	< 0.2dB	/
衰减变化量，7.5mm 半径， 250um 涂层光纤，1550nm	/	/	< 0.2dB

技术参数

连接器性能	插入损耗（平均值）	插入损耗（最大值）	回波损耗
MPO 低损耗（多模）	0.10dB	0.30dB	N/A
MPO 标准损耗（多模）	0.20dB	0.50dB	N/A
LC 或 SC（多模）	0.08dB	0.15dB	N/A
MPO 标准损耗（单模）	0.20dB	0.75dB	>60dB
MPO 标准损耗（单模）	0.20dB	0.75dB	>60dB
LC 或 SC（单模）	0.10dB	0.20dB	>55dB

型号	名称	描述	标准颜色	小包装	大包装	重量
FPM65-12-OM3	多模 12 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	20PCS	/
FPM65-12-OM4	多模 12 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	20PCS	/
FPM65-12-OS2	单模 12 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	20PCS	/
FPM65-24-OM3	多模 24 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	20PCS	/
FPM65-24-OM4	多模 24 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	20PCS	/
FPM65-24-OS2	单模 24 芯 MPO-LC 光纤预端接盒	含连接器和跳线	黑色	1PCS	1PCS	/
