超五类4对非屏蔽室外防紫外线 CLB04-UC5E

您的当前位置： 首 页 >> 产品中心 >> 超五类非屏蔽信道系统

超五类4对非屏蔽室外防紫外线 CLB04-UC5E

超五类4对非屏蔽室外防紫外线 CLB04-UC5E

  • 所属分类：超五类非屏蔽信道系统

  • 点击次数：
  • 发布日期：2020/06/28
  • 在线询价
  • 大概描述
  • 详细介绍
  • 产品尺寸
  • 资料下载

  • 额定温度：70°C

  • 参考标准：UL Subject 444, EIA/TIA 568C.2-1 & ISO/IEC 11801

  • 导体：固态纯铜



适用范围

  • 100 Base-T4

  • 100Base-TX

  • 100VG-AnyLAN

  • 155Mbps ATM

  • 622Mbps ATM

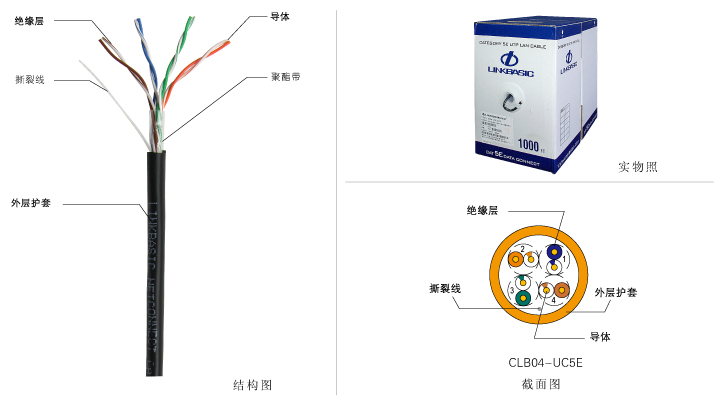

产品结构

结构结构UTP
对数4对
AWG24AWG
单股/多股  纯铜/镀锡单股  固态纯铜
绝缘层绝缘材料HDPE
线对色谱蓝白/蓝 橙白/橙 绿白/绿 棕白/棕
十字架无
屏蔽层特殊屏蔽材料无
屏蔽材料无
接地线无
外层保护外护套材料PE


电气特性

工作电容 @ kHz≤5.6 纳法/百米
线对对地电容不平衡≤330皮法/百米
额定传播速率69%
线对时延差 (ns/100米)45ns/100米
最大导体直流电阻 @ 20 Deg. C9.5Ω /100米
线对直流不平衡电阻 @ 20 Deg. C≤2%
绝缘电阻最大值(MΩ/KM)5000



机械特性

工作温度-20~75℃
最大承受力100牛顿
拉力 最小弯曲半径10 x O.D.
阻燃等级普通




型号

名称

线规

标准颜色

包装形式

长度

外箱尺寸（L×W×H）

重量

CLB04-UC5E

超五类4对非屏蔽室外防紫外线双绞线

24AWG

RAL9005

箱

305m(1000ft)

53cm× 31cm × 23cm

9.60KG




201306141123415781.pdf
