VMS 系列

图像拼接控制器

Image mosaic controller

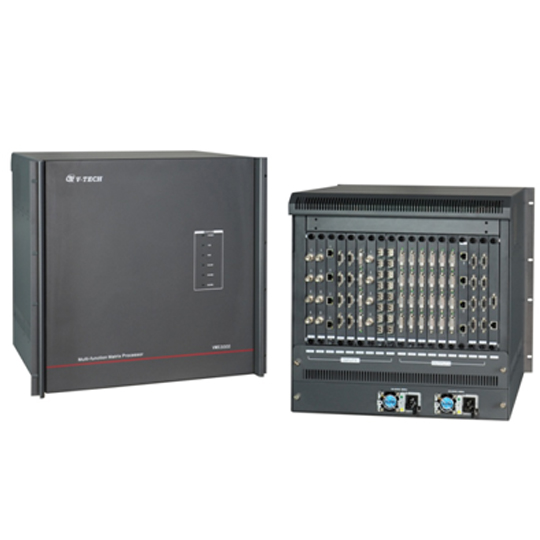

VMS系列图像拼接控制器

功能简介

VMS系列图像拼接控制器采用大容量高速FPGA 阵列和高速数字总线交换技术架构，结合全数字硬件设计理念，实现无操作系统视频图像处理工作站。

VMS系列图像拼接控制器具有宽带视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理等功能，具有强大的图像处理能力。控制器采用数字多总线并行和数字多总线数据交换的处理机制,能从根本上保证对所有输入视频进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。

VMS系列图像拼接控制器最大能支持144块屏幕的拼接显示，并支持多种视频输入模式，包括DVI、VGA、HDMI、SDI、复合视频、YUV等。其中对复合视频，能做到NTSC/PAL制式自适应；对计算机视频，能支持目前几乎所有的常见显示分辨率；数字视频可支持1080P 高清信号。VMS系列图像拼接控制器支持多种信号格式输出，支持所有常规分辨率，并可对自定义分辨率进行输出。

VMS系列图像拼接控制器不仅图像质量出色（色彩采样深度可达32bit/像素），而且具有诸多功能，例如，基于Web 的控制、动态调整窗口大小、添加边框和标题等，因此VMS系列图像拼接控制器是液晶、LCD、LED、DLP等中大规模显示墙上显示拼接、漫游图像的理想之选。

产品特性

Ø 模块化设计，插板式结构，自适应输入

Ø 最大支持144路输入和144路输出

Ø 传输解析度1920×1200@60Hz, 高清1080P数字化像素

Ø 支持IP视频流、DVI、HDMI、VGA 、C-video 、SDI 、YUV、数字双绞线、单芯单模及多模光纤等几乎所有格式信号的输入

Ø 支持DVI、HDMI、VGA 、C-video 、SDI 、YUV拼接输出

Ø 支持任意的开窗、跨屏、漫游移动、缩放功能

Ø 支持画中画显示、图像叠加显示、图像偏移校正等功能

Ø 输出支持多组不同物理分辨率显示设备的图像切换、拼接显示

Ø 单个物理拼接单元可开4个窗口

Ø 本地回显及软件预监

Ø 支持裁黑边功能

Ø 支持亮度、对比度调节功能

Ø 支持图像边界调整功能

典型产品链接图

VMS系列图像拼接控制器

控制主界面及预览

VMS图像拼接控制器的拼接控制管理功能，需通过专用控制软件VNET CONTROL V1.0 专用软件进行控制。

VMS系列图像拼接控制器

设备连接管理：设置控制接口，选择串口控制还是网口控制。

场景管理：可预存显示模式，应用时直接调用，方便快捷。

屏幕墙操作：设置显示图像个数和输出图像分辨率。

输入设置：设置图像的亮度、对比度，还可对图像进行边界调整。可更改输入信号接口的名称，便于选择和排查故障。

同时用户也可在专用软件拼接窗口界面上直接操作显示图像的窗口大小、分辨率、跨屏显示、拼接显示等。

图像预览功能：方便用户提前预览输入信号的图像，方便实用，减少误操作。

VMS系列图像拼接控制器

VMS模块参数

输入模块参数

VGA输入模块：

◆支持4（8）通道15针HD 型VGA信号输入

◆色深:10-位或8-位,自动地依照输入分辨率

◆最大支持分辨率1920×1200@60Hz

◆阻抗:75Ω

◆信号类型:VGA、SVGA、XGA、SXGA、UXGA、WUXGA自适应输入

DVI输入模块：

◆支持4（8）通道DVI信号输入，信号时钟频率24MHz～165MHz

◆支持分辨率480i～1080P，640×480～1920×1200@60Hz

◆数字信号带宽:1.65G

C-Video输入模块：

◆支持4（8）通道CVBS信号输入

◆支持PAL/NTSC制式

◆支持亮度、对比度调节。

◆支持倍线功能，可对低分辨率的图像实现倍频和倍线增强处理、

智能图像增强处理技术支持运动补偿

SDI（HD/SD/3G）输入模块：

◆支持4（8）通道SDI信号输入

◆兼容码流143Mbps～2.97Gbps

◆最大输入分辨率1080P@60Hz

◆图像分辨率：支持 480i @ 60Hz 、576i @ 50Hz 、720 P @ 50/60Hz 、1080 i/P @ 50/60Hz

YUV输入模块：

◆支持4（8）通道15针HD 型YUV信号输入

◆色深:10-位或8-位,自动地依照输入分辨率

◆最大支持分辨率1080P@60Hz

◆阻抗:75Ω

HDMI输入模块：

◆支持4（8）通道HDMI信号输入

◆支持HDMI1.3，支持HDCP

◆信号时钟频率24MHz～165MHz

◆最大支持分辨率1080P@60Hz

数字双绞线输入模块：

◆4（8）路高速RJ45接口输出，采用CAT5e线材输出

◆最长距离达50m

◆最大支持分辨率： 1920×1200P@60 1080P@60

◆信号时钟频率：24MHz～165MHz

单芯光纤输入模块

◆连接器:LC插座

◆光纤:单模或多模

◆工作距离;单模光纤20km多模光纤0.5km

◆额定值波长:多模850nm 单模1310nm

◆数据速率:3.125G

全高清视频解码模块

◆连接器:RG45插座1（2）路

◆算法标准:H.264

◆分辨率范围;640×480～1920×1080

◆网络协议:DHCP、UDP、TCP/IP

◆支持24～85Hz刷新率

◆1G网络接口

拼接输出模块参数

VGA输出模块：

◆支持4（8）通道15针HD 型VGA信号输出

◆最大支持分辨率1920×1200@60Hz 1080P@60Hz

◆支持亮度、对比度调节。支持图像大小调整，支持图像左右位移

DVI输出模块：

◆支持4（8）通道DVI-I信号输出，输出信号均衡约30米，

◆图像分辨率： 480i～1080p， 640×480～1920×1200@60Hz 依照输入分辨率

◆支持画面拼接功能、画面分割功能

◆支持亮度、对比度调节。支持图像大小调整，支持图像左右位移

C-Video输出模块：

◆支持4（8）通道CVBS信号输出

◆支持运动补偿，支持PAL/NTSC制式

◆支持亮度、对比度调节，支持图像大小调整，支持图像左右位移

SDI/HD-SDI/3G-SDI输出模块：

◆支持4（8）通道SDI信号输出

◆最大输入分辨率1920×1080@60Hz

◆支持亮度、对比度调节。支持图像大小调整，支持图像左右位移

YUV输出模块：

◆支持4（8）通道15针HD 型YUV信号输出

◆色深:10-位或8-位,自动地依照输入分辨率

◆最高分辨率支持1080P@60Hz

◆支持亮度、对比度调节。支持图像大小调整，支持图像左右位移

HDMI输出模块：

◆支持4（8）通道HDMI信号输入，支持HDMI1.3，支持HDCP

◆兼容码流：143Mbps～2.97Gbps

◆支持分辨率480i～1080P，640×480～1920×1200@60Hz

◆支持亮度、对比度调节。支持图像大小调整，支持图像左右位移
