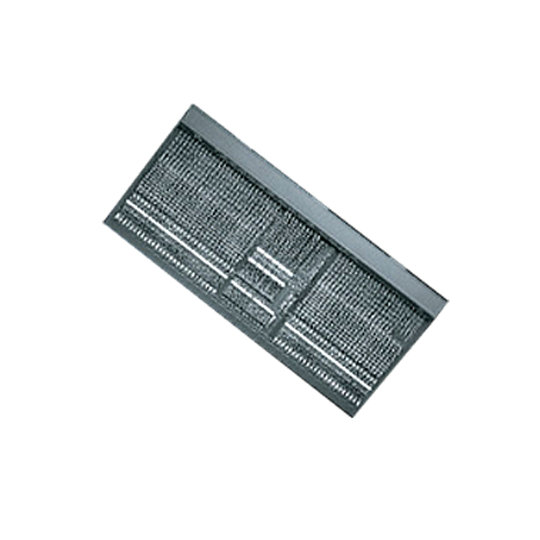

将以前分为演播室和监控台的两部分合为一体，成为集成控制台内的通用调音台。
配有22条总线输出；20条辅助/编组总线输出和左/右主总线输出。同时提供10条编码器矩阵输出和次主输出。无论作为有众多总线输出的监控台还是演播室，都为各种调音应用提供了高度的灵活性。
依靠所备的10-MUTE（10哑音）编组功能，根据各输入频道和20个辅助/编组主总线输出，MUTE（哑音）设定可加以控制，以适应不同的10-MUTE（10哑音）编组模式和场景。
128种模式的记忆功能可以储存所有输入端口淡出器的电平设定，或10-MUTE（10哑音）编组和10个VCA编组的设定，最多可达128种模式。
场景控制可以用MIDI通过ADVANCE开关和外部控制来实施。
独立接地系统已得到进一步提高，其优越性已有WR-S840系列证明。
配备创新设计的4频段全参数均衡器，能大大抑制在单声道输入下产生的杂音。
采用独创的前置放大器，以提供+24dB的高输入阻抗，电平和-126dB的低等效输入噪音。
微调控制能在-60dB到+4dB间进行调节，而无需任何淡出器。
加入一个差分式加法放大器，与传统的单片集成电路放大器相比，噪音水平降低了8到9dB。
提供电脑控制功能，能支持复杂的操作。
| 频率响应 | +0，-1dB， 20Hz～20kHz；8Hz和110kHz时为-3dB；任何输入到任何输出总线，在任何电平控制设定时 |
| 总谐波失真 | |
| 额定电平 | 0.01%*1 （+4dBu输入&输出） |
| 大于额定电平10dB | 0.007% （+14dBu输入&输出） |
| 大于额定电平20dB | 0.05% （+24dBu输入&输出） |
| 中间调制失真 | |
| 额定电平 | 0.01%*1 （+4dBu输入&输出） |
| 大于额定电平 | 0.02% （+14dBu输入&输出） |
| 大于额定电平 | 0.1% （+24dBu输入&输出） |
| 动态IM失真 | |
| 额定电平 | 0.01%*1 （+4dBu输入&输出） |
| 大于额定电平10dB | 0.006% （+14dBu输入&输出） |
| 大于额定电平20dB | 0.05% （+24dBu输入&输出） |
| 噪声 | |
| 等效输入噪声 | -127dBm（150W源，DIN声频带宽，22Hz～22kHz） |
| 输出信噪比 | 86dB（关闭所有淡出器、所有频道开关，所有模块分配到总线） 73dB（所有淡出器工作于额定状态，所有频道开关打关所有模块分配到总线。 输入增益控制为+4） |
| 最大电压增益 | |
| 输入到辅助/编组输出 | 84dB（±2dB） |
| 输入到矩阵输出 | 90dB（±2dB） |
| 串音*2 | |
| 相邻输入到相邻输出 | 在1kHz和10kHz为80dB |
| 淡出器（最大衰减） | 1kHz为95dB，10kHz为85dB |
| 辅助发送端口 | 1kHz为80dB，10kHz为75dB |
| 共态抑制比 | |
| 标准通道输入 | 90dB20Hz～20kHz，在任何输入增益控制设定时 |
| 立体声模块输入 | 70dB20Hz～20kHz，在任何输入增益控制设定时 |
| 插入反射和副插入 | 55dB20Hz～20kHz |
| 返回 | |
| 均衡补偿，单声道输入 | |
| Q控制范围 | 3.0-0.5 |
| 低 | ±15dB，可从40Hz～400Hz扫描（峰化/倾斜） |
| 中低 | ±15dB，可从80Hz～1.6kHz扫描（峰化） |
| 高中 | ±15dB，可从400Hz～8kHz扫描（峰化） |
| 高 | ±15dB，可从1.6kHz～16kHz扫描（峰化/倾斜） |
| 均衡补偿，立体声输入 | |
| 低 | ±15dB，可从40Hz～400Hz扫描（峰化/倾斜） |
| 中低 | ±15dB，可从80Hz～1.6kHz扫描（峰化） |
| 高中 | ±15dB，可从400Hz～8kHz扫描（峰化） |
| 高 | ±15dB，可从1.6kHz～16kHz扫描（峰化/倾斜） |
| 高通滤波器 | 12dB/倍频程，可从20Hz～400Hz扫描 |
| 混合总线配置 | |
| 标准输入组件 | 8编组，2立体声和8辅助发送 |
| 监听组件 | 10单声道和4立体声（立体声输出可切换到成对的单声道，共有8个总线） |
| 测量表 | 带发光二极管峰值表示的18UV测量表用于矩阵或编组的8个可切换测量表2个立体声，8个辅助 |
| 峰值储备 | 整个控制台最小20dB |
| 电源 | 600W（WU-PS80B） 两个Ramsa WU-PS100电源 |
| 总体尺寸 | 1.851（宽）×305（高）×999（深）毫米 |
| 重量 | 约133公斤（229.6） |
*1在额定电平不能测量到失真：这个值实际上是仪表板的背景噪声，这便是为什么在大于额定串平10dB处失真开始下降的原因。
*2串音值是反馈到驱动电路的电平和非驱动电路测量到的电平之差。
•0dB是以0.775Vms为参考的。
•0dBV是以1.0V为参考的。
1.851（宽）×305（高）×999（深）毫米
